Descripcion:

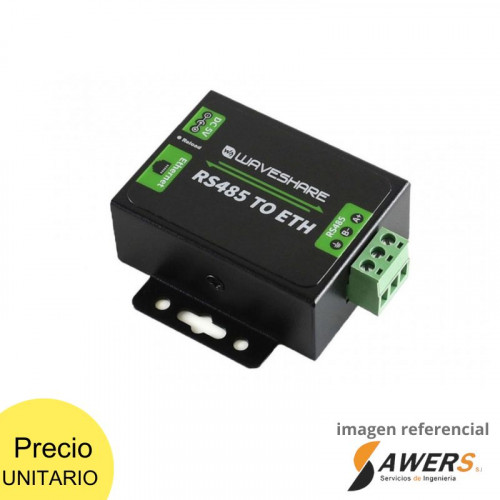

El módulo RS485 TO ETH proporciona una manera sencilla de comunicarse entre el puerto RS485 y el puerto RJ45 Ethernet, se puede configurar a través de la página web.
Procesador ARM de 32 bits de la serie M0, alta velocidad y alta eficiencia
Interfaz Ethernet Auto-MDI/MDIX de 10/100 M, independientemente del cable cruzado o directo
Velocidad en baudios RS485 configurable (600 bps ~ 230,4 Kbps), admite cinco opciones de comprobación de paridad: Ninguna, Impar, Par, Marca, Espacio
Modos de trabajo disponibles: Servidor TCP, Cliente TCP, Servidor UDP, Cliente UDP, Cliente HTTPD (admite GET y POST)
Configurable a través de página web, comandos AT, protocolo serial y protocolo de red, proporciona un protocolo de configuración que se puede integrar a su propio software.
Admite paquetes de latidos personalizados, garantiza que la conexión sea veraz y recupera datos de sensores de forma activa.
Admite paquetes de registro personalizados y pasa automáticamente el paquete registrado como identificador después de que se establece la conexión, de modo que se puedan distinguir diferentes dispositivos.
Admite páginas web personalizadas y permite al usuario personalizar la página de configuración del módulo.
Admite un protocolo similar a RFC2217 y puede comunicarse con dispositivos cuya configuración serial (velocidad de transmisión, bits de datos, etc.) puede cambiar.
Mecanismo KeepAlive, detecta conexión interrumpida y se reconecta automáticamente
Admite reinicio con tiempo de espera (reinicio sin datos), garantiza una conexión estable a largo plazo, tiempo de reinicio configurable
Admite resolución de nombres de dominio DNS, servidor DNS configurable
Admite DHCP, IP obtenida automáticamente o IP estática
El firmware se puede actualizar a través de la red.
Restaurar la configuración de fábrica mediante software y/o hardware
Viene con una dirección MAC predeterminada, que se puede personalizar.
Software proporcionado: software de configuración de módulos, herramienta de prueba TCP/UDP, software de puerto serie virtual VCOM
Código de ejemplo: computadora host (socket), VB, C++, Delphi, Android, iOS, etc.
Caracteristicas:
Ethernet:
Conector: RJ45 de 4 pines
Velocidad de comunicación: 10/100Mbps
Protección de interfaz: aislamiento electromagnético de 1,5 KV
Protocolos: IP, TCP, UDP, ARP, ICMP, DHCP, DNS, Cliente HTTPD
Caché de transmisión: 6 Kbytes
Caché RX: 4 Kbytes
RS485:
Conector: terminal de tornillo (A+, B-, GND)
Bits de datos: 5 bits, 6 bits, 7 bits, 8 bits
Bit de parada: 1, 2
Bit de paridad: Ninguno, Impar, Par, Marca, Espacio
Velocidad en baudios: 600 bps ~ 230,4 kbps
Caché RX: 800 bytes
Control de flujo de hardware: ninguno
Protección de interfaz:
Protección ESD de 2 KV
Registros pull up/down RS485: 2,2 KΩ
Fuerza:
Fuente de alimentación: 5,0 ~ 7,0 V (se recomiendan 5 V)
Corriente de funcionamiento: 150 mA (@5 V)
Consumo de energía: <1W
Protección de la interfaz: a prueba de reversa, protección ESD, anti-sobretensión
Ambiente:
Temperatura de funcionamiento: -25~75°C
Temperatura de almacenamiento: -40~105°C
