Descripcion:

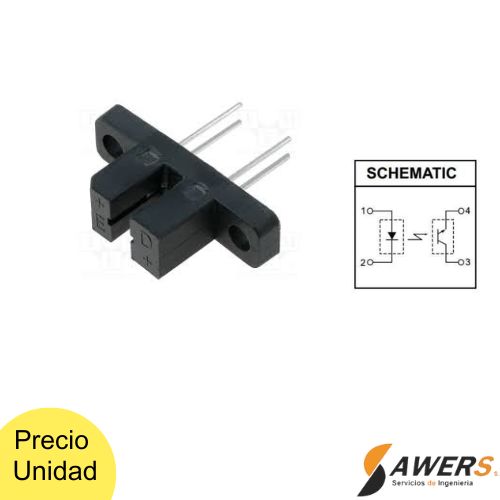

Las series H21A y H22A_ de fotointerruptores opacos son interruptores de un solo canal que constan de un diodo emisor de infrarrojos de arseniuro de galio y un fototransistor NPN de silicio, montados en una carcasa de policarbonato. El encapsulado está diseñado para optimizar la resolución mecánica, la eficiencia de acoplamiento, el rechazo de la luz ambiental, el coste y la fiabilidad. Funcionan según el principio de que los objetos opacos a los infrarrojos interrumpirán la transmisión de luz entre un diodo emisor de infrarrojos y un fotosensor, conmutando la salida de "ON" a "OFF".

Especificaciones:

Emisor (Diodo Infrarrojo)
Corriente Directa Continua: Máximo 50 mA.
Voltaje Directo: Típicamente 1.2 V I=20 mA.
Voltaje Inverso: Máximo 6 V.
Disipación de Potencia: 100 mW.
Receptor (Fototransistor NPN)
Voltaje Colector-Emisor: Máximo 30 V.
Voltaje Emisor-Colector: Máximo 4.5 V a 6 V.
Corriente de Colector: Máximo 20 mA.
Corriente de Colector en ON: Mínimo 1.0 mA (\(I=20mA},Vce=5 V.
Voltaje de Saturación Colector-Emisor: Máximo 0.4 V If=30 mA,Ic=1.8 mA).
Tiempo de Respuesta: Tiempo de subida de 8 µs y tiempo de caída de 50 µs.
Ancho de la Ranura: 3 mm (0.118").
Temperatura de Operación: -55°C a +100°C.
