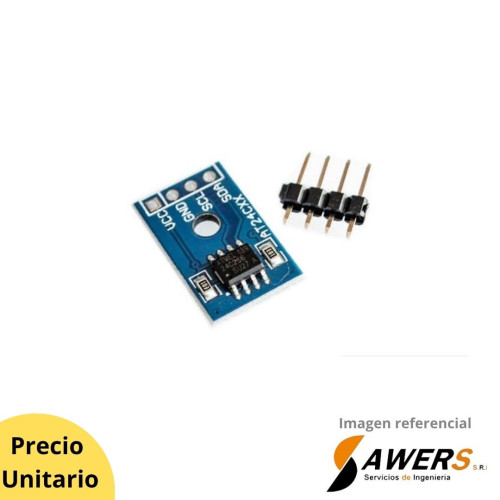

MÓDULO DE MEMORIA EEPROM

El AT24C256 es un módulo de memoria EEPROM serial con interfaz I²C, diseñado para almacenar datos de manera no volátil (no se borran al apagar el sistema). Es ampliamente usado en proyectos electrónicos y sistemas embebidos que requieren guardar configuraciones, registros o parámetros de operación.

Especificaciones técnicas

Chip: AT24C256

Capacidad: 256 Kbit = 32 KB

Interfaz: I²C (pines SDA y SCL)

Voltaje de operación: 2.7 V – 5.5 V

Pines típicos: VCC, GND, SDA, SCL, WP (protección de escritura), A0–A2 (selección de dirección)

Velocidad de comunicación: hasta 400 kHz (modo rápido)

Formato: módulo PCB compacto, con conector de pines para fácil integración

Principio de funcionamiento

El módulo guarda datos en celdas de memoria EEPROM que permanecen incluso sin alimentación. La comunicación se realiza mediante el bus I²C, lo que permite conectar varios dispositivos en el mismo bus ajustando la dirección con los pines A0–A2.

Aplicaciones recomendadas

Microcontroladores (Arduino, ESP32, STM32, PIC) → almacenamiento de configuraciones y parámetros.

IoT y sistemas embebidos → guardar datos de sensores y registros de eventos.

Instrumentación electrónica → almacenamiento de calibraciones y ajustes.

Robótica y automatización → memoria persistente para rutinas y estados.

Educación y prototipado → aprendizaje de comunicación I²C y manejo de memoria externa.

Ventajas

Capacidad de 32 KB, superior a modelos más pequeños de la serie AT24Cxx.

Comunicación estándar I²C, fácil de integrar.

Bajo consumo energético.

Posibilidad de encadenar varios módulos en el mismo bus.

Memoria no volátil: los datos se conservan sin alimentación.
