Descripción:

El CI decodificador HT12D es un circuito integrado que pertenece a la serie 212 de decodificadores. Se utiliza principalmente para interconectar circuitos de RF e infrarrojos. Se combina con codificadores de la serie 212. El par de codificador/decodificador seleccionado debe tener el mismo número de direcciones y formato de datos. En resumen, el HT12D convierte la entrada serie en salidas paralelas.

Decodifica las direcciones seriales y los datos recibidos, por ejemplo, por un receptor de RF, en datos paralelos y los envía a los pines de salida. Los datos de entrada serial se comparan con las direcciones locales tres veces seguidas.

Características:

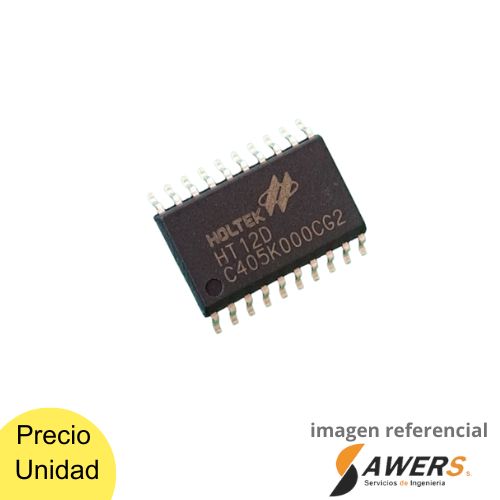

Modelo: decodificador IC HT12D
Voltaje de funcionamiento: 2,4 V ~ 12 V
Tecnología CMOS de bajo consumo y alta inmunidad al ruido
Baja corriente de espera
Capaz de decodificar 12 bits de información
Configuración de dirección binaria
Los códigos recibidos se comprueban 3 veces
Combinación de dirección/número de datos
HT12D: 8 bits de dirección y 4 bits de datos
El oscilador incorporado solo necesita una resistencia del 5 %
Indicador de transmisión válido
Interfaz sencilla con un medio de transmisión RF o infrarrojo
Componentes externos mínimos
Emparejar con la serie de codificadores Holteks212
SOP de 20 pines
Aplicaciones
Sistema de alarma antirrobo
Sistema de alarma de humo y fuego
Controladores de puertas de garaje
Controladores de puertas de coche
Sistema de alarma para coche
Sistema de seguridad
teléfonos inalámbricos
Otros sistemas de control remoto
