Descripcion:

El MAX485ESA es un transceptor de baja potencia para comunicaciones RS-485 y RS-422, diseñado para aplicaciones semidúplex que operan con una única fuente de alimentación de 5V. Permite la transmisión de datos a velocidades de hasta 2.5 Mbps en distancias de hasta 1200 metros.

Características:

El MAX485ESA de Analog Devices/Maxim Integrated es un circuito integrado popular debido a su facilidad de uso y rendimiento en entornos industriales.
Bajo Consumo: Estos transceptores consumen entre 120µA y 500µA de corriente de alimentación cuando no están cargados o tienen los controladores deshabilitados.
Velocidad de Transmisión: Las velocidades de subida y bajada del controlador no están limitadas, lo que permite la transmisión de datos de hasta 2.5 Mbps.
Protección: Los controladores tienen limitación de corriente de cortocircuito y protección contra disipación de potencia excesiva mediante un circuito de apagado térmico.
Función a prueba de fallos (Fail-safe): La entrada del receptor tiene una función a prueba de fallos que garantiza una salida de lógica alta si la entrada está en circuito abierto.
Aplicaciones: Se utiliza comúnmente en módulos convertidores de TTL a RS485 para conectar microcontroladores como Arduino a redes RS-485, que son ideales para comunicaciones en bus multipunto a largas distancias.

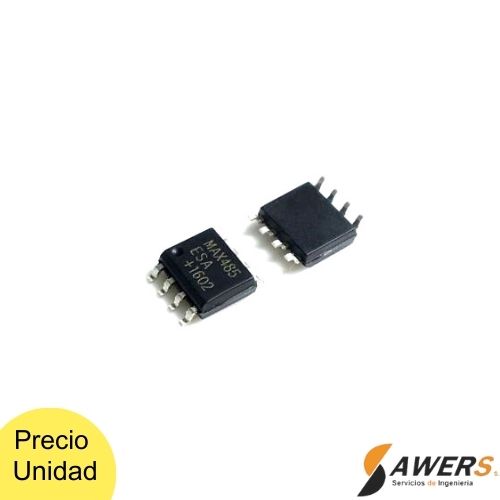

Encapsulado: El chip viene en un encapsulado SOIC-8 de montaje superficial (SMD).
