Descripcion:

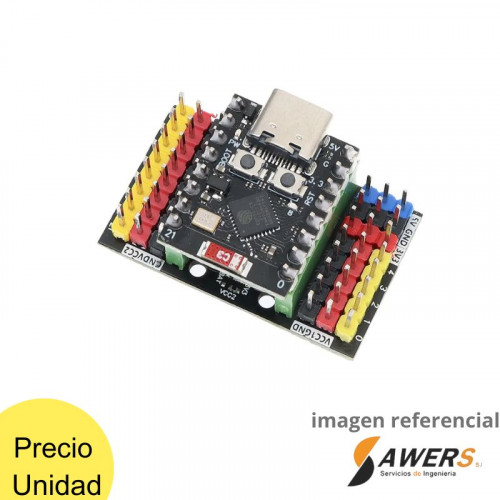

La placa de expansión ESP32-C3-SuperMini está diseñada específicamente para la placa de desarrollo ESP32-C3-SuperMini. Compensa muchas de sus deficiencias. Permite conectar una batería de litio externa de 3,7 V y cargarla mediante USB. El indicador verde se enciende durante la carga. Cuando se apaga, la batería de litio está completamente cargada.

Esta placa de extensión hace que los 10 puertos sean accesibles, lo que hace que sea conveniente para los usuarios instalar varios sensores.

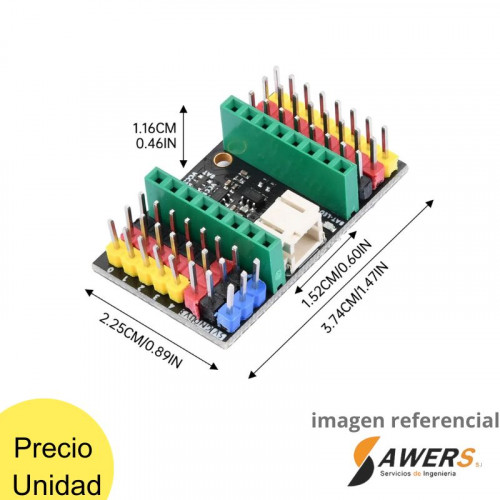

La placa de expansión ESP32C3supermini se puede conectar a una batería de litio de 3,7 V (batería de litio de interfaz PH2.0) como en la siguiente imagen.

La placa de expansión ESP32C3supermini ofrece a los usuarios una mejor solución de alimentación. La placa de expansión cuenta con dos fuentes de alimentación: VCC1 y VCC2. El voltaje de salida predeterminado de VCC1 y VCC2 es de 3,3 V. Para obtener un voltaje mayor, puede cortocircuitar la PCB (como se muestra a continuación). En este caso, el voltaje de salida de VCC1 y VCC2 es el voltaje de la fuente de alimentación de 3,7 V. La resistencia 0R predeterminada de fábrica está conectada a 3,3 V. Si necesita una salida de 3,7 V, retire directamente la resistencia 0R y cortocircuite las tres almohadillas con estaño. VCC1 y VCC2 controlan el voltaje de salida respectivamente. Si necesita usar una, simplemente úsela. La que sea adecuada.
