Descripcion:

El voltímetro vatímetro amperímetro de CA PZEM-004T V4.0 es un módulo completo para la monitorización de la energía eléctrica, ideal para aplicaciones que requieren una medición precisa de voltaje, corriente alterna y consumo energético. Compacto y eficiente, permite medir cómodamente los principales parámetros de la red eléctrica.

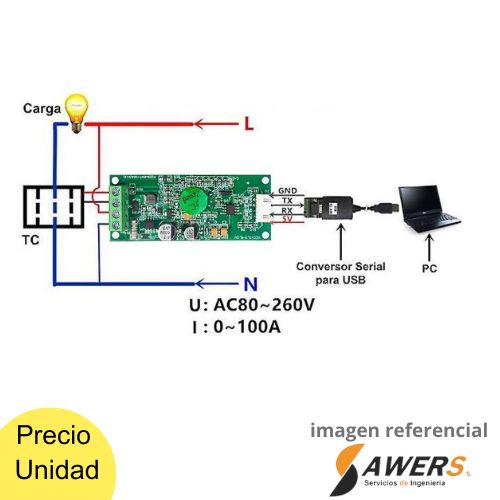

Una de las características clave de este modelo es la medición de corriente sin contacto, realizada mediante un transformador de corriente (TC) incluido, capaz de medir hasta 100 A CA. Simplemente pase el conductor a través del TC y alimente el módulo como se muestra en el diagrama, y ​​estará listo para transmitir datos a través de la interfaz serie TTL.

Con él es posible crear sistemas de monitorización en tiempo real, configurar protecciones contra sobrecargas o incluso implementar soluciones de automatización que dependan del consumo eléctrico como variable de control.

La versión 4.0 del PZEM-004T trae importantes mejoras respecto a la versión anterior (v3.0), tales como:

- Mayor estabilidad de operación gracias a la eliminación del capacitor de conversión AC/DC, reemplazado por procesamiento digital;
- Compatibilidad con niveles lógicos de 3.3V y 5V, ampliando el rango de aplicaciones;
- Aislador digital que asegura mayor inmunidad al ruido y lecturas más rápidas y estables.

A pesar de las mejoras, la integración con los proyectos sigue siendo la misma, lo que facilita la sustitución de la versión anterior sin necesidad de realizar cambios significativos en la estructura del circuito.


Caracteristicas:

- Voltímetro Vatímetro Amperímetro CA PZEM-004T 100A V4.0;
- Voltímetro Vatímetro Amperímetro CA 4 En 1 Portátil;
- Función de medición de parámetros eléctricos;
- Mide voltaje, corriente, potencia activa, energía;
- Realiza mediciones sin contacto;
- Incluye transformador TC;
- Salida de señal serial TTL 5V y 3.3V;
- Terminales de tornillo;
- Bajo peso;
- Excelente relación costo-beneficio;
- Librería de Github .
- Librería de Github 2 .

Especificaciones:

- Modelo: PZEM-004T V4.0;
- Niveles lógicos: 3,3 V / 5 V;
- Voltaje de trabajo: 80 ~ 260 VCA;
- Corriente de prueba: 0 ~ 100 A;
- Potencia nominal: 100 A / 22000 W;
- Potencia del rango de prueba: 0 ~ 23 kW;
- Formato de visualización (hasta 1 kW): 0,0 ~ 999,9 W;
- Formato de visualización (1 kW a ~ 10 kW): 1000 ~ 9999 W;
- Formato de visualización (más de 10 kW): 0,1 ~ 23,0 kW;
- Frecuencia de funcionamiento: 45-65 Hz;
- Diámetro interior del transformador CT: 16 mm;
- Diámetro exterior del transformador CT: 32 mm;
- Dimensiones (LxAnxPr): 74x30x13 mm;
- Peso con embalaje: 67 g.
