Descripcion:

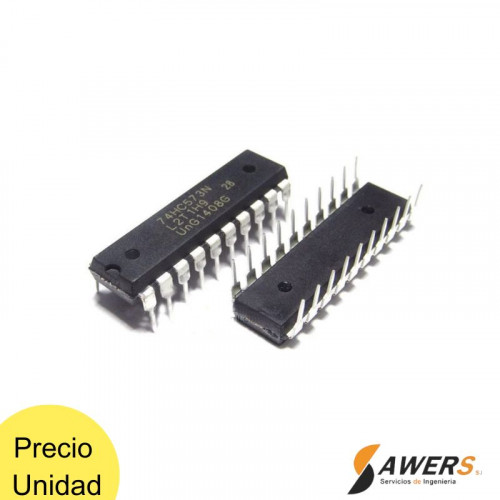

El 74HC573 es un dispositivo CMOS de alto rendimiento que incluye ocho latches tipo D, cada uno con su propia entrada y salidas de tres estados. Puede controlar estos latches mediante los terminales de habilitación de latch (LE) y de habilitación de salida (OE), lo que le brinda flexibilidad en diferentes operaciones.

Pines:
• OE (Habilitación de salida)

Este pin controla si los pines de salida (Q) están activos. Cuando está activado, los datos pueden fluir a través de los pines Q. Esto es útil cuando varios dispositivos comparten la misma línea de datos, lo que facilita la gestión del flujo de datos.

• LE (Habilitación de pestillo)

El pin LE controla cuándo se almacenan los datos de los pines de entrada (D) en el latch. Al activarse, bloquea los datos, manteniendo la salida estable hasta que se activa de nuevo. Esto ayuda a estabilizar los datos en sistemas digitales rápidos.

• D0~D7 (pines de entrada de datos)

Estos pines son donde los datos binarios ingresan al pestillo y se utilizan para una sincronización de datos precisa en circuitos complejos.

• Q0~Q7 (pines de salida de datos)

Estos pines emiten los datos retenidos. Garantizan que los datos se liberen a tiempo, como en los microprocesadores.

• GND (Terminal de tierra)

Este pin se conecta a tierra, proporcionando un voltaje de referencia que mantiene el circuito estable.

• VCC (voltaje de suministro)

Este pin proporciona la alimentación necesaria para el funcionamiento del pestillo. El voltaje debe coincidir con los requisitos del dispositivo para su correcto funcionamiento.

Especificaciones:
Voltaje de Operación: 2.0 V a 5.5V
Corriente de salida(Io): 7.8mA
retardo de Propagacion:  14-18 ns
consumo de corriente: 80uA
rando de temperatura: -40 a 125°C
niveles de entrada: TTL
