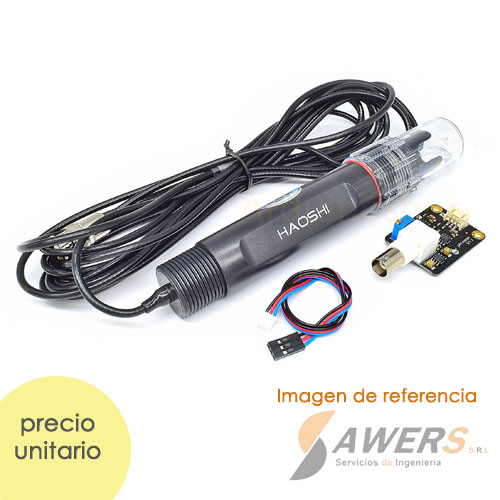

Presentamos un medidor de pH analógico Pro, especialmente diseñado para controladores Arduino. Utiliza un electrodo industrial y cuenta con una conexión integrada sencilla, práctica y de larga duración, ideal para la monitorización en línea. Incorpora un LED indicador de encendido, un conector BNC y una interfaz para sensor PH2.0. Para usarlo, simplemente conecte el sensor de pH al conector BND y la interfaz PH2.0 al puerto de entrada analógico de cualquier controlador Arduino. Si se programa correctamente, obtendrá el valor de pH fácilmente.
Este electrodo combinado de pH, estándar en la industria, está fabricado con una membrana de vidrio sensible de baja impedancia. Se puede utilizar en diversas mediciones de pH con una respuesta rápida y buena estabilidad térmica. Presenta buena reproducibilidad, es difícil de hidrólisis y prácticamente elimina el error alcalino. En el rango de pH de 0 a 14, el voltaje de salida del electrodo es lineal. El sistema de referencia, compuesto por un puente salino electrolítico de gel Ag/AgCl, tiene un potencial de semicelda estable y un excelente rendimiento anticontaminante. La membrana anular de PTFE no se obstruye fácilmente, por lo que el electrodo es ideal para la detección en línea a largo plazo.
Este medidor de pH profesional es ideal para el monitoreo a largo plazo.

Potencia del módulo: 5,00 V
Tamaño del módulo: 43 mm x 32 mm
Rango de medición: 0-14PH
Temperatura de medición: 0-60 ℃
Precisión: ± 0,1 pH (25 ℃)
Tiempo de respuesta: ≤ 1 min
Electrodo de pH industrial con conector BNC
Interfaz PH2.0 (parche de 3 pies)
Potenciómetro de ajuste de ganancia
LED indicador de encendido

Pasos para utilizar el medidor de pH
Precauciones:

Utilice una fuente de alimentación conmutada externa y mantenga el voltaje lo más cercano posible a +5,00 V. Cuanto más preciso sea el voltaje, más precisa será la lectura.

Antes de cada uso continuo del electrodo, es necesario calibrarlo con la solución estándar para garantizar resultados precisos. La temperatura ambiente óptima es de aproximadamente 25 °C, y el valor de pH es conocido, fiable y cercano al valor medido. Si se mide una muestra ácida, el pH de la solución estándar debe ser de 4,00. Si se mide una muestra alcalina, el pH de la solución estándar debe ser de 9,18. Consulte la sección de calibración para obtener una mayor precisión.

Antes de utilizar el electrodo de pH en diferentes soluciones, es necesario lavarlo con agua. Recomendamos usar agua desionizada.

Conecte el equipo según la gráfica anterior, asegurándose de que el electrodo de pH esté conectado al conector BNC de la placa del medidor de pH y que esta esté conectada al puerto ananlog 0 del controlador Arduino. Cuando el controlador Arduino reciba alimentación, el LED azul de la placa se encenderá.

Sube el código de muestra al controlador Arduino.

Coloque el electrodo de pH en la solución estándar con un valor de pH de 7.00 o conecte directamente la entrada del conector BNC. Abra el monitor serial del IDE de Arduino y podrá ver el valor de pH impreso. Compruebe que el error no supere 0.3. Registre el valor de pH impreso y compárelo con 7.00. La diferencia debe modificarse en la variable "Offset" del código de ejemplo. Por ejemplo, si el valor de pH impreso es 6.88, la diferencia es 0.12. Debe cambiar "# define Offset 0.00" por "# define Offset 0.12" en su programa.

Coloque el electrodo de pH en la solución estándar de pH con un valor de 4.00. Espere aproximadamente un minuto, ajuste el potenciómetro y deje que el valor se estabilice en torno a 4.00. En este punto, la calibración ácida se habrá completado y podrá medir el pH de una solución ácida.
Nota: Si desea medir el pH de otra solución, primero debe lavar el electrodo de pH.

Según las características lineales del electrodo de pH, tras la calibración mencionada, se puede medir directamente el valor de pH de la solución alcalina. Sin embargo, para mayor precisión, se puede recalibrar. La calibración alcalina utiliza una solución estándar con un valor de pH de 9,18. Ajuste también el dispositivo de potencial de ganancia para que el valor se estabilice alrededor de 9,18. Tras esta calibración, se puede medir el valor de pH de la solución alcalina.
