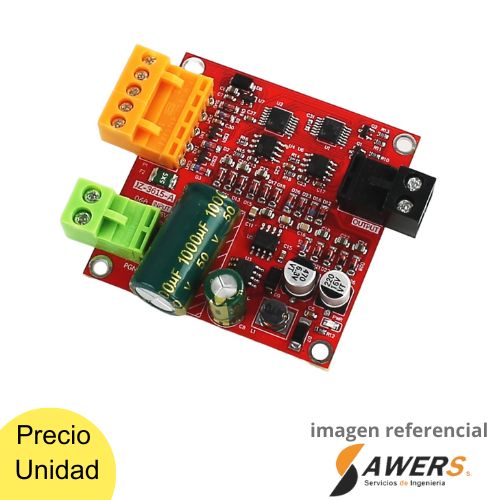

l controlador de motor de puente H de CC JZ-3615 de 12 A para Arduino y ESP32 es una solución robusta y eficiente para controlar motores de CC de alta potencia en proyectos de automatización y robótica. Este controlador admite corrientes de hasta 12 A sin disipador, hasta 15 A con un solo disipador y hasta 20 A con radiadores, ideal para aplicaciones que requieren mayor potencia y un control preciso del motor.

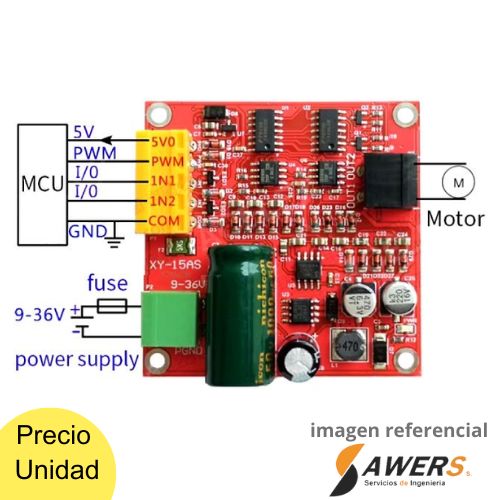

Una de las principales ventajas de este controlador es su amplia compatibilidad, con voltajes lógicos de 2 V a 5 V , lo que lo hace ideal tanto para Arduino como para ESP32, permitiendo un control preciso del motor mediante PWM negativo. Además, su frecuencia de operación PWM se puede ajustar de 0 a 100 kHz (recomendándose 20 kHz), lo que garantiza un control de velocidad de alta precisión y una respuesta rápida. La salida de 5 V con una corriente máxima de 500 mA también permite la alimentación directa de microcontroladores, con protección adicional contra sobrecorriente y subtensión, lo que garantiza un uso seguro.

Otro punto a destacar es la protección integral del controlador. Cuenta con protección contra descargas electrostáticas (ESD), sobretensión, transitorios y subtensión, lo que garantiza un funcionamiento más seguro y prolonga la vida útil tanto del motor como del controlador. También cuenta con un indicador LED de potencia (PWR).

Para garantizar la integridad del controlador, se recomienda frenar el motor durante 0,1 segundos al cambiar de dirección . Este breve tiempo de parada evita sobrecargas y fallos de componentes, garantizando una transición fluida entre las direcciones de rotación, especialmente en aplicaciones que requieren cambios rápidos de movimiento.

Ideal para proyectos de automatización que utilizan Arduino, ESP32 u otros microcontroladores, este controlador ofrece alta eficiencia y seguridad para controlar grandes motores de CC, lo que garantiza una solución confiable para sistemas y proyectos exigentes.

Caracteristicas:

- Driver puente H de alta potencia;
- Con fuente de alimentación para microcontroladores;
- Canal para un motor;
- Protección ESD entre otros.

Especificaciones:
- Modelo: JZ-3615-A;
- Voltaje de operación: 9 - 36V DC;
- Voltaje lógico: 2 - 5V;
- Corriente recomendada: 12A;
- Corriente máxima: 15A (con disipador) / 20A (con radiador);
- Corriente de salida del microcontrolador de 5V: 500mA;
- Protecciones: ESD, corriente inversa y transitorios;
- Frecuencia PWM: 0 a 100KHz (recomendado 20KHz);
- Temperatura de operación: -25°C a 80°C;
- Perforaciones: 3mm;
- Dimensiones (LxAnxAl): 56x70x20mm;
- Peso: 33g.
